Was ist eine hitzebeständige elektrische Hülse?

Einführung: Die entscheidende Abschirmung für Hochtemperaturverkabelungen

In den komplizierten Netzwerken, die unsere moderne Welt antreiben, von Industriemaschinen und Automobilsystemen bis hin zu Spezialgeräten, ist die elektrische Verkabelung die Lebensader. Allerdings ist diese Lebensader in vielen Anwendungen ständig gefährdet: Sie ist extremen Temperaturen, abrasiven Oberflächen, aggressiven Chemikalien und offenen Flammen ausgesetzt. Die Standard-Drahtisolierung ist zwar für harmlose Umgebungen ausreichend, kann sich jedoch unter solchen Belastungen schnell verschlechtern, was zu Isolationsdurchschlägen, Kurzschlüssen, Lichtbogenfehlern und letztlich zu katastrophalen Systemausfällen oder Bränden führen kann. Hier ist ein spezialisierter hitzebeständige elektrische Hülle wird nicht nur zum Zubehör, sondern zu einem wesentlichen Bestandteil der Systemsicherheit und Langlebigkeit. Im Gegensatz zu einfachen Spiralhüllen oder Ummantelungen in Standardqualität bestehen diese Hüllen aus fortschrittlichen Materialien, die speziell dafür entwickelt wurden, als dauerhafte Schutzbarriere zu fungieren. Sie sind so konzipiert, dass sie ihre strukturelle Integrität und Isoliereigenschaften in Umgebungen bewahren, in denen die Temperaturen zwischen einigen hundert und über tausend Grad Celsius ansteigen können. Die Auswahl der geeigneten Hülse ist eine entscheidende technische Entscheidung, bei der Faktoren wie Dauerbetriebstemperatur, Flexibilität, chemische Beständigkeit und obligatorische Sicherheitszertifizierungen berücksichtigt werden. Das Verständnis der verschiedenen Arten, Materialien und Anwendungen dieser Schutzlösungen ist der Schlüssel zur Gewährleistung einer zuverlässigen Leistung und zur Vermeidung kostspieliger Ausfallzeiten oder gefährlicher Situationen in anspruchsvollen Betriebsumgebungen.

• Verhindert das Durchschmelzen der Isolierung: Schützt die Primärdrahtisolierung vor Erweichung, Rissbildung oder Schmelzen, wenn sie nahegelegenen Wärmequellen ausgesetzt wird.
• Mildert Abrieb und Verschleiß: Wirkt als Opferschicht gegen Vibrationen, Scheuern an Metallkanten und mechanische Stöße und bewahrt so die Integrität des Leiters.
• Enthält Brandrisiken: Viele hochwertige Hülsen sind von Natur aus flammhemmend oder selbstverlöschend und verhindern so, dass sich Flammen entlang eines Drahtbündels ausbreiten.

Verstehen Sie Ihre Bedürfnisse: Wann sind hitzebeständige Schläuche unerlässlich?

Identifizieren der Anwendungen, die Folgendes erfordern: hitzebeständige elektrische Hülle ist der erste Schritt zu einem wirksamen Schutz. Der Bedarf entsteht überall dort, wo Drähte oder Schläuche in der Nähe von Komponenten verlegt werden, die erhebliche Wärme erzeugen oder sich in Umgebungen mit naturgemäß hohen Umgebungstemperaturen befinden. Ein typisches Beispiel ist die Suche nach effektiven Informationen unter der Motorhaube eines Fahrzeugs Kabelummantelungslösungen für den Motorraum von Kraftfahrzeugen ist üblich. Hier verlaufen Kabelbäume gefährlich nahe an Abgaskrümmern, Turboladern und Motorblöcken und sind nicht nur Strahlungs- und Konvektionshitze, sondern auch Öl, Kraftstoff und Kühlmittel ausgesetzt. Über die Automobilindustrie hinaus stellen Industrieanlagen wie Stahlwerke (in der Nähe von Öfen), Lebensmittelverarbeitungsbetriebe (in der Nähe von Öfen), Energieerzeugungsanlagen und Schweißgeräte ähnliche Herausforderungen dar. Das Ziel von Hochtemperaturschutz für elektrische Leitungen besteht darin, eine kontrollierte thermische Umgebung um das Kabel herum zu schaffen und die Temperatur des Kernleiters innerhalb der zulässigen sicheren Betriebsgrenzen zu halten. Dies verlängert direkt die Lebensdauer der Verkabelung, verhindert Fehlauslösungen aufgrund von Isolationsfehlern und ist ein grundlegender Aspekt der funktionalen Sicherheit bei der Maschinenkonstruktion.

• Automobil & Transport: Motorräume, Abgassystemsensoren, Hybrid-/Elektrofahrzeugbatterie und Motorkabel.

Industriemaschinen:

Ofen- und Ofenverkabelung, Motorkabel in Schwermaschinen, Steuerkabel in Gießereien.
• Luft- und Raumfahrt & Verteidigung: Motorraumverkabelung, Avionik in der Nähe von Wärmequellen, Anwendungen in Militärfahrzeugen.
• Gewerbliche Geräte: Interne Verkabelung von gewerblichen Öfen, Heizgeräten und Industrietrocknern.

Material-Deep-Dive: Erkundung gängiger Sleeve-Typen

Die Leistung einer Hülse wird im Wesentlichen durch ihr Grundmaterial bestimmt. Jede Materialfamilie bietet eine eigene Ausgewogenheit von Eigenschaften, die auf unterschiedliche Herausforderungen in diesem Bereich zugeschnitten sind Hochtemperaturschutz für elektrische Leitungen .

Glasfaserschläuche: Das klassische Arbeitstier

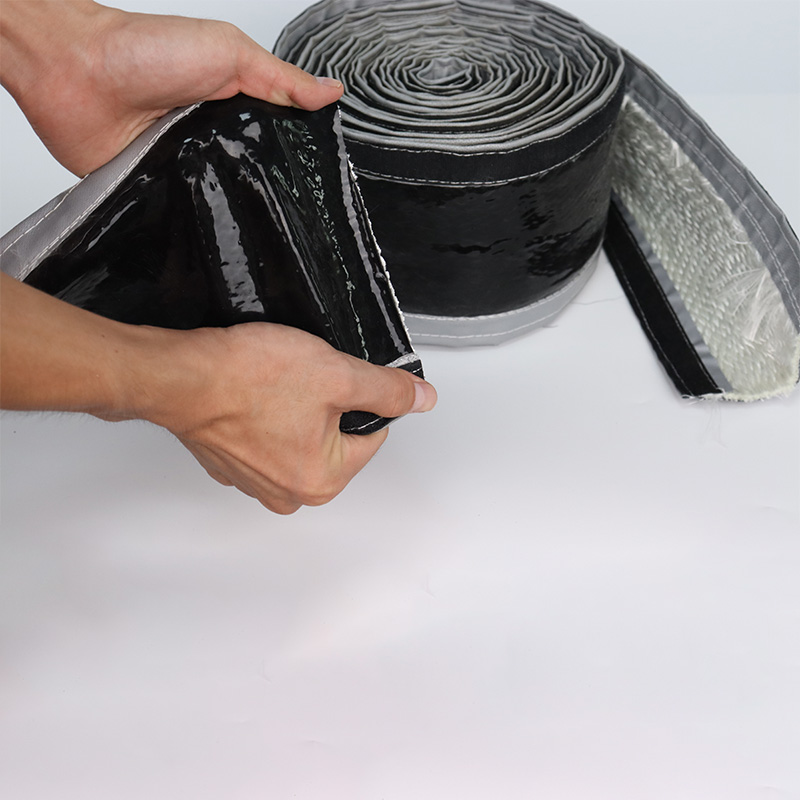

Die Hitzebeständige Glasfaserhülse für Drähte ist eine der am weitesten verbreiteten und vertrauenswürdigsten Lösungen für Anwendungen bei extremen Temperaturen. Es besteht aus feinen Glasfaserfäden, die zu einem flexiblen, röhrenförmigen Geflecht verwoben sind. In seiner reinen, unbeschichteten Fürm hält es Dauertemperaturen von bis zu 540 °C (1000 °F) oder mehr stand und bietet eine hervorragende Wärmeisolierung und inhärente Flammwidrigkeit. Allerdings kann das Grundgewebe abrasiv sein und das Eindringen von Feuchtigkeit ermöglichen. Um die Leistung zu verbessern, werden Glasfaserschläuche häufig mit Materialien wie Silikon, Polyurethan oder Acryl imprägniert oder beschichtet. Eine mit Silikon beschichtete Glasfaserhülse beispielsweise erhält eine verbesserte Flexibilität, eine bessere Beständigkeit gegen Feuchtigkeit und viele Chemikalien sowie eine glattere Oberfläche, die die angrenzenden Komponenten schont, was sie zu einer erstklassigen Wahl für umfassende Anwendungen macht Kabelummantelungslösungen für den Motorraum von Kraftfahrzeugen .

• Maximale Temperaturbeständigkeit: Unübertroffene dauerhafte Hitzetoleranz, oft die erste Wahl für die extremsten Umgebungen.
• Ausgezeichnete Durchschlagsfestigkeit: Bietet auch bei hohen Temperaturen eine sehr gute elektrische Isolierung.
• Vielfalt an Beschichtungen: Die Silikonbeschichtung sorgt für eine bessere Abdichtung gegenüber der Umgebung. Andere Beschichtungen können die Abrieb- oder Chemikalienbeständigkeit erhöhen.

Silikonkautschukschläuche: Flexibilität und Abdichtung

Silikonkautschukschläuche werden aus hochreinen Silikonverbindungen geformt oder extrudiert. Seine Hauptvorteile sind eine außergewöhnliche Flexibilität, ein hohes Maß an Elastizität und eine hervorragende Beständigkeit gegen Ozon, UV-Strahlung und eine Vielzahl von Chemikalien. Es bildet eine dichte, durchgehende Abdichtung um Kabelbündel und bietet hervorragenden Schutz vor Feuchtigkeit, Staub und anderen Verunreinigungen. Während seine maximale Dauertemperaturbelastbarkeit (normalerweise etwa 200 °C / 392 °F) niedriger ist als die von Glasfaser, ist es für viele Anwendungen mehr als ausreichend und wird wegen seiner einfachen Installation und seiner langlebigen, widerstandsfähigen Beschaffenheit in dynamischen oder vibrierenden Umgebungen geschätzt.

Die richtige Wahl treffen: Eine vergleichende Analyse

Ein häufiger Punkt für Verwirrung beim Drahtschutz ist die Unterscheidung zwischen verschiedenen Produktkategorien. Ein klares Vergleich zwischen Schrumpfschläuchen und Silikonhülsen hebt zwei verschiedene Technologien mit unterschiedlichen Zwecken hervor. Schrumpfschläuche werden typischerweise aus Polyolefin oder anderen Thermoplasten hergestellt. Es wird lose über Drähten angebracht und dann erhitzt, wodurch es radial (und manchmal auch in Längsrichtung) schrumpft und eine dichte, konforme Dichtung bildet. Seine Hauptfunktionen sind die Abdichtung gegen die Umgebung, die Zugentlastung und die Bündelung. Während einige spezielle Schrumpfschläuche gute Temperaturwerte aufweisen, sind sie im Allgemeinen nicht dafür ausgelegt, dauerhaft hohen Außentemperaturen ausgesetzt zu sein. Die Wärmequelle zum Schrumpfen kann es beschädigen. A hitzebeständige elektrische Hülle B. Silikon oder Glasfaser, ist dagegen eine passive Hülle, die über die Verkabelung geschoben wird. Für die Installation ist keine Hitze erforderlich, und die Konstruktion ist speziell darauf ausgelegt, kontinuierlicher äußerer Hitze standzuhalten und als Wärmebarriere zu fungieren. Die Wahl hängt von der primären Bedrohung ab: Wenn es darum geht, in einer gemäßigten Umgebung zu versiegeln und zu bündeln, eignet sich Schrumpfschlauch hervorragend. Wenn Schutz vor einer externen Wärmequelle erforderlich ist, ist eine spezielle Hochtemperaturhülse zwingend erforderlich.

Standards und Sicherheit: Die Bedeutung von Zertifizierungen

Bei sicherheitskritischen Anwendungen müssen die Produktaussagen durch unabhängige Überprüfungen untermauert werden. Hier kommt der Zertifizierung durch weltweit anerkannte Prüflabore eine besondere Bedeutung zu. A UL-zertifizierte hitzebeständige Kabelhülse wurde von Underwriters Laboratories streng nach spezifischen Sicherheitsstandards getestet, wie z. B. UL 224 für extrudierte Isolierschläuche, die Flammwidrigkeit, dielektrische Festigkeit und thermische Stabilität bewerten. Weitere wichtige Kennzeichen sind die CE-Kennzeichnung (die die Konformität mit europäischen Gesundheits-, Sicherheits- und Umweltstandards anzeigt) und die Einhaltung der RoHS-Richtlinien (Restriction of Hazardous Substances). Bei diesen Zertifizierungen handelt es sich nicht nur um Logos; Sie liefern objektive Beweise dafür, dass das Material unter definierten Stressbedingungen die erwartete Leistung erbringt. Für Ingenieure und Beschaffungsspezialisten ist die Spezifikation zertifizierter Komponenten eine grundlegende Strategie zur Risikominderung. Es stellt die Einhaltung gesetzlicher Vorschriften für das Endprodukt sicher, erleichtert Genehmigungen und, was am wichtigsten ist, schafft Vertrauen in die Sicherheit und Zuverlässigkeit des Drahtschutzsystems. Bei der Bewertung von a hitzebeständige elektrische Hülle Die Überprüfung relevanter Zertifizierungen sollte ein nicht verhandelbarer Schritt im Auswahlprozess sein.

• UL-Zertifizierung: Validiert Flammschutz (z. B. VW-1-Test) und elektrische/thermische Eigenschaften für den nordamerikanischen Markt.
• CE-Kennzeichnung: Zeigt die Einhaltung der EU-Richtlinien, die für in Europa verkaufte Produkte unerlässlich sind.
• Materialspezifische Tests: Suchen Sie nach Zertifizierungen, die sich auf die spezifische Bedrohung beziehen, z. B. Ölbeständigkeit (z. B. IRM 902-Ölimmersionstests) für Automobilanwendungen.
•

Anwendungsschwerpunkt: Automobil- und Industrielösungen

Schutz von Kfz-Kabelbäumen: Jenseits des Motorraums

Die quest for effective Kabelummantelungslösungen für den Motorraum von Kraftfahrzeugen treibt bedeutende Innovationen voran. Moderne Motorräume sind voll und heiß, wobei die Temperaturen in der Nähe von Abgaskomponenten leicht über 150 °C liegen. Kabel müssen vor dieser Strahlungswärme, vor Abrieb an scharfen Karosserieteilen und vor Flüssigkeiten wie Öl, Bremsflüssigkeit und Batteriesäure geschützt werden. Eine silikonbeschichtete Glasfaserhülse ist hier oft der ideale Kompromiss und bietet die extreme Temperaturbeständigkeit von Glasfaser mit der zusätzlichen Umweltabdichtung und Flexibilität von Silikon. Eine ordnungsgemäße Ummantelung verhindert Sprödigkeit der Isolierung, Kabelermüdung und Kurzschlüsse, die die Hauptursachen für elektrische Störungen in Fahrzeugen sind. Es vereinfacht außerdem die Montage und verbessert das professionelle Erscheinungsbild und die Haltbarkeit des Geschirrs.

Industrielle Haltbarkeit: Gewährleistung eines unterbrechungsfreien Betriebs

In der Schwerindustrie kommt es auf Zuverlässigkeit an Hochtemperaturschutz für elektrische Leitungen sind enorm. Ein Ausfall kann zu Produktionsausfällen, Sicherheitsvorfällen und massiven Reparaturkosten führen. In einem Stahlwerk müssen Hülsen die Kabel vor der Strahlungswärme geschmolzenen Metalls und gelegentlichen Schlackespritzern schützen. In Chemieanlagen müssen sie korrosiven Dämpfen standhalten. Dabei wird die Robustheit des Hülsenmaterials bis an ihre Grenzen getestet. Üblicherweise werden dickwandige Glasfaserhülsen mit hoher Zugfestigkeit und teilweise Spezialbeschichtungen verwendet. Der Schwerpunkt liegt auf der Schaffung einer opferfesten, langlebigen Barriere, die dafür sorgt, dass Steuer- und Stromkabel auch unter den härtesten Bedingungen weiterhin funktionieren und sowohl Personal als auch Kapitalausrüstung schützen.

FAQ

Was ist die höchste Temperatur, der eine hitzebeständige Hülle standhalten kann?

Die maximum temperature varies dramatically by material. Standard silicone rubber sleeves typically handle continuous temperatures up to 200-230°C (392-446°F). For higher temperatures, fiberglass-based sleeves are required. Uncoated, high-density Hitzebeständige Glasfaserhülse für Drähte Hält Dauerbelastungen bis zu 540 °C (1000 °F) und Spitzenbelastungen sogar noch höheren stand. Für extreme Anwendungen über 1000 °C werden Spezialmaterialien wie Silica- oder Keramikfaserhülsen verwendet. Informieren Sie sich immer im Datenblatt des Herstellers über die kontinuierlichen und intermittierenden Temperaturwerte des jeweiligen Produkts, um einen sicheren Spielraum für Ihre Anwendung zu gewährleisten.

Kann ich Schrumpfschläuche an Drähten verwenden, die heiß werden?

Diese Frage steht im Mittelpunkt der Vergleich zwischen Schrumpfschläuchen und Silikonhülsen . Es hängt von der *Quelle* der Wärme ab. Schrumpfschlauch eignet sich hervorragend zum Isolieren und Abdichten von Drähten, die selbst Strom führen und eine gewisse innere Wärme erzeugen, da er für eine bestimmte Leitertemperatur ausgelegt ist. Allerdings ist es im Allgemeinen *nicht* zum Schutz von Kabeln vor *externen* Hochtemperaturquellen wie einem Motor oder einem Auspuff geeignet. Die äußere Hitze kann dazu führen, dass sich der Schrumpfschlauch zersetzt, schmilzt oder seine Dichtungseigenschaften verliert. Für den externen Hitzeschutz wird ein dedizierter, passiv installierter hitzebeständige elektrische Hülle aus Silikon oder Fiberglas ist die richtige Wahl.

Wie wähle ich zwischen Silikon- und Glasfaserschläuchen für mein Auto?

For Kabelummantelungslösungen für den Motorraum von Kraftfahrzeugen , die Wahl hängt vom jeweiligen Standort und der Bedrohung ab. Für Bereiche mit den höchsten Temperaturen (direkt an oder in der Nähe von Abgaskrümmern, Turboladern) a Hitzebeständige Glasfaserhülse , vorzugsweise silikonbeschichtet für Flüssigkeitsbeständigkeit, ist aufgrund seiner überlegenen Temperaturobergrenze die beste und sicherste Wahl. Für Bereiche mit mäßiger Hitze, aber hoher Belastung durch Flüssigkeiten und Kraftstoffe und Bedarf an Flexibilität (z. B. allgemeine Kabelbaumführung in der Nähe des Kraftstoffverteilers) bietet eine reine Silikonkautschukmanschette eine hervorragende chemische Beständigkeit und Abdichtung. Häufig wird eine Kombination beider Typen in einem einzigen Motorraum verwendet, um Leistung und Kosten optimal auszubalancieren.

Warum ist die UL-Zertifizierung für eine Kabelmuffe wichtig?

A UL-zertifizierte hitzebeständige Kabelhülse bietet unabhängig überprüfte Sicherheit und Leistung. Das UL-Zeichen bedeutet, dass das Produkt nach strengen Standards auf Flammhemmung (es breitet sich kein Feuer aus), elektrische Isolationseigenschaften (es verursacht keinen Kurzschluss) und thermische Beständigkeit (es behält seine Eigenschaften bei der Nenntemperatur) getestet wurde. Dies ist von entscheidender Bedeutung für die Einhaltung elektrischer Vorschriften, für den Abschluss einer Versicherung und für die Einhaltung der Qualitäts- und Sicherheitsstandards, die von OEMs in der Automobil-, Luft- und Raumfahrt- und Industrieausrüstungsherstellung gefordert werden. Die Verwendung nicht zertifizierter Hülsen birgt unbekannte Risiken hinsichtlich ihres Verhaltens im Brand- oder Fehlerzustand.
